Wyobraź sobie nowoczesną halę produkcyjną wartą miliony złotych. Zaawansowane maszyny pracują non‑stop, magazyn pełen jest towarów, a pracownicy krzątają się przy liniach technologicznych. Nagle – awaria. Nieszczelność, pęknięcie, ulewny deszcz, a może po prostu rutynowe mycie posadzki. Woda zaczyna zalewać podłogę. To nie tylko dyskomfort, to realne zagrożenie: poślizgnięcia pracowników, zniszczenie maszyn, przestoje w produkcji i straty finansowe. Właśnie w takich momentach docenia się bohaterów drugiego planu -odpływy przemysłowe. To one są strażnikami porządku, higieny i bezpieczeństwa w każdym zakładzie. W tym artykule pokażemy Ci, jak wybrać tych strażników, by nigdy nie zawiedli.
Czym właściwie są odpływy przemysłowe? Definicja i kluczowa rola w obiekcie
Kiedy myślimy „odpływ”, przed oczami staje nam zwykła dziura w podłodze. W przemyśle to jednak za mało. Odpływy przemysłowe to zaawansowane systemy hydrauliczne, których zadaniem jest szybkie, skuteczne i bezpieczne odprowadzanie wszelkich płynów z powierzchni wewnątrz i na zewnątrz obiektów. To one zbierają wodę opadową z rozległych dachów i placów manewrowych, ale też ścieki technologiczne, poprodukcyjne czy te z mycia hal.
Konsekwencje braku lub złego doboru odwodnienia
Skutki zaniedbania tej kwestii są bolesne. Mówimy tu o ryzyku poślizgnięć i wypadków przy pracy, o szkodach budowlanych spowodowanych podtopieniem i wilgocią, a nawet o przenikaniu do gruntu zanieczyszczeń wraz ze spływającą wodą. W branżach takich jak spożywcza czy farmaceutyczna, źle zaprojektowane odwodnienie to proszenie się o problemy z sanepidem i rozwój bakterii w „martwych strefach”. Krótko mówiąc, dobry system odwodnień to inwestycja, która realnie wpływa na trwałość zakładu i bezpieczeństwo ludzi.
Dwie główne rodziny odpływów przemysłowych – liniowe vs. punktowe
Wybór odpowiedniego systemu zaczyna się od zrozumienia różnic między dwoma podstawowymi typami.

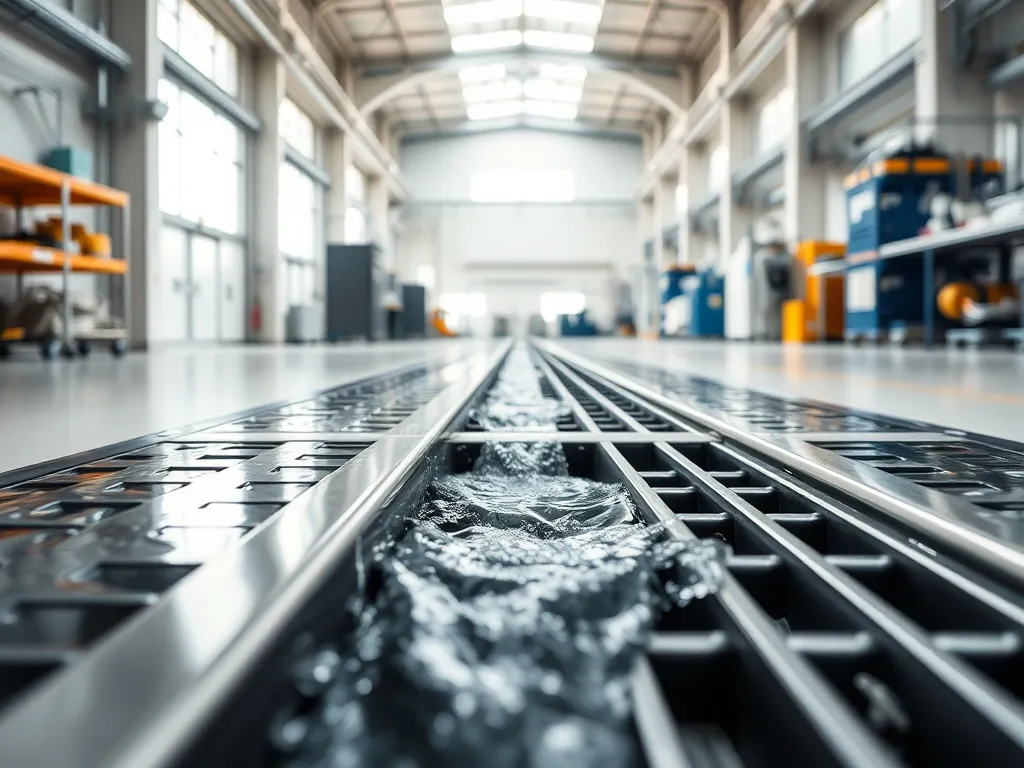

Odwodnienia liniowe – charakterystyka i zasada działania
Klasyczny „system odwadniający” to ciąg korytek ułożonych w rzędzie, które zbierają wodę na całej swojej długości. To rozwiązanie idealne do hal produkcyjnych, magazynów czy parkingów, gdzie mamy do czynienia z dużymi, równomiernie obciążonymi wodą powierzchniami. Ich ogromną zaletą jest łatwa instalacja i konserwacja oraz możliwość wkomponowania ich w poziom posadzki, co eliminuje progi i ułatwia ruch wózków widłowych.
Odwodnienia punktowe (wpusty) – kiedy sprawdzają się najlepiej?
To klasyczne wpusty zbierające wodę w jednym, najniższym punkcie powierzchni. Sprawdzają się doskonale na mniejszych obszarach, takich jak chłodnie, rozlewnie, myjnie, czy w pomieszczeniach socjalnych i sanitarnych. Ich zaletą jest prostota, ale wymagają precyzyjnego wykonania spadków posadzki w kierunku wpustu („w kopertę”).
Anatomia odpływu przemysłowego – z czego składa się skuteczny system?
Niezależnie od tego, czy wybierzesz odpływ liniowy, czy punktowy, jego budowa opiera się na kilku kluczowych elementach.
Korpus – fundament wytrzymałości
To element przeznaczony do zabudowy w posadzce. Może być wykonany z betonu (idealny do ekstremalnych obciążeń, często zbrojony włóknami), z tworzyw sztucznych (lekkie, odporne na chemię, np. z recyklingu) lub ze stali nierdzewnej (standard w przemyśle spożywczym).
Ruszt – pierwsza linia obrony
To „wieko” odpływu, które decyduje o jego przepustowości i bezpieczeństwie. W przemyśle królują ruszty antypoślizgowe, by chronić pracowników. Mogą mieć formę kraty, perforowanej blachy lub być wąską szczeliną (tzw. odwodnienia szczelinowe), które są dyskretne i łatwe do czyszczenia.
Osadnik i syfon – strażnicy higieny
Osadnik (koszyczek lub sitko) wyłapuje większe zanieczyszczenia stałe, zapobiegając zatykaniu instalacji. Syfon to zakrzywiona rura, która tworzy zamknięcie wodne, blokując przedostawanie się nieprzyjemnych zapachów z kanalizacji z powrotem do hali.
Klasy obciążeń – kluczowy parametr przy wyborze odpływu
Być może najważniejszy parametr techniczny. Mówi on, jaki ciężar może zostać przyłożony do odpływu bez jego uszkodzenia. Określają to normy europejskie PN‑EN 1433 (dla odwodnień liniowych) i PN‑EN 1253 (dla wpustów punktowych).
Od K3 (ruch pieszy) do F 900 (ruch lotniczy) – przegląd klas
-
Klasa A 15 (15 kN): Obszary przeznaczone wyłącznie dla pieszych i rowerzystów (np. tarasy, balkony).
-
Klasa B 125 (125 kN): Chodniki, strefy dla pieszych, parkingi samochodów osobowych.
-
Klasa C 250 (250 kN): Pasy poboczy dróg, parkingi samochodów dostawczych, powolny ruch kołowy.
-
Klasa D 400 (400 kN): Jezdnie dróg, parkingi ciężarówek, place manewrowe.
-
Klasa E 600 (600 kN): Obszary o dużym obciążeniu, np. porty, doki, ciężki przemysł, lotniska (płyty postojowe).
-
Klasa F 900 (900 kN): Strefy o ekstremalnych obciążeniach, głównie drogi startowe i kołowania na lotniskach.
Wybór odpowiedniej klasy to absolutna podstawa. Pod wózek widłowy nie wystarczy zwykła kratka z marketu – potrzebny jest produkt klasy minimum M125, N250 lub wyższej.
Materiał ma znaczenie – stal nierdzewna jako standard w przemyśle
W trudnym środowisku przemysłowym materiał wykonania musi być odporny na korozję, uderzenia i agresywne substancje. Stal nierdzewna to tu królowa.
Stal AISI 304 vs. AISI 316 – którą wybrać do swojej branży?
To podstawowy dylemat. Standardowa stal nierdzewna AISI 304 sprawdzi się w wielu zastosowaniach. Jednak w przemyśle chemicznym, farmaceutycznym czy spożywczym, gdzie występują kwasy, sole i środki żrące, konieczna jest stal kwasoodporna AISI 316, która ma znacznie wyższą odporność. Jest to szczególnie ważne, jeśli odpływ ma służyć latami bez korozji.
Przykłady zastosowań odpływów przemysłowych – sucha teoria w mokrej praktyce
Teoria jest ważna, ale to konkretne zastosowania pokazują prawdziwą wartość systemów odwodnień.
Hale produkcyjne i magazyny – walka z wodą na dużą skalę
Główne wyzwania to ogromne powierzchnie dachów i posadzek, duży ruch wózków widłowych oraz ryzyko rozlania płynów. Stosuje się tu wytrzymałe odwodnienia liniowe klasy D400 lub E600, często z betonu polimerowego lub stali, które szybko odprowadzają wodę z mycia i opadów znad bram wjazdowych.
Przemysł spożywczy (HACCP, GMP) – higiena pod lupą
To najbardziej wymagający klient. W rzeźniach, mleczarniach, browarach czy zakładach przetwórstwa rybnego liczy się każdy detal. Odpływy muszą być ze stali nierdzewnej (najlepiej AISI 316), z gładkimi spoinami, bez „martwych stref”, gdzie mógłby gromadzić się brud i bakterie. Często wyposażone są w wyjmowane kosze osadcze i muszą spełniać rygorystyczne normy sanitarne.
Zakłady mięsne, mleczarnie, browary – specyfika branży
W tych miejscach kluczowe jest częste i dokładne mycie na mokro, często z użyciem gorącej wody i środków dezynfekcyjnych. Odpływy muszą być nie tylko odporne chemicznie, ale też umożliwiać szybki spływ dużej ilości wody oraz łatwy dostęp do czyszczenia wnętrza kanałów.
Przemysł chemiczny i farmaceutyczny – odporność na agresywne media
W tych branżach ścieki bywają prawdziwą mieszanką wybuchową – kwasy, rozpuszczalniki, zasady. Odpływy muszą być wykonane z materiałów o najwyższej odporności chemicznej, czyli głównie stali kwasoodpornej AISI 316.
Myjnie samochodowe i stacje paliw – separacja zanieczyszczeń
Woda z myjni jest pełna olejów, smarów i detergentów. Odpływy (najczęściej kratki ściekowe) muszą być zintegrowane z separatorami substancji ropopochodnych, które oczyszczają wodę przed jej odprowadzeniem do kanalizacji, zgodnie z prawem.
Parkingi wielopoziomowe i place manewrowe – ochrona konstrukcji
Stojąca woda na betonowej konstrukcji to jej największy wróg – powoduje korozję i zniszczenie. Systemy odwodnień liniowych na parkingach chronią konstrukcję budynku, a także zapobiegają powstawaniu lodu w zimie.
Lotniska i infrastruktura drogowa – ekstremalne obciążenia
Na pasach startowych i drogach szybkiego ruchu montuje się odwodnienia o najwyższych klasach obciążenia (F900), które są w stanie wytrzymać ciężar ogromnych maszyn i samolotów.
Jak prawidłowo dobrać odpływ przemysłowy? Praktyczny przewodnik
Dobór odpływu warto oprzeć na kilku prostych krokach:
Krok 1: Określenie natężenia przepływu
Ile wody/ścieków musisz odprowadzić w jednostce czasu? To zależy od powierzchni, rodzaju nawierzchni i średnich opadów w Twojej okolicy.
Krok 2: Analiza rodzaju zanieczyszczeń
Czy będą to głównie wody opadowe, czy ścieki poprodukcyjne z dużą ilością części stałych, tłuszczów lub substancji chemicznych? To zdecyduje o wyborze osadnika (sitko lub kosz) i materiału.
Krok 3: Wybór klasy obciążenia i materiału
Jaki jest najcięższy pojazd, który przejedzie po odpływie? Wózek paletowy, ciężarówka, a może wózek widłowy? Odpowiedź na to pytanie wskaże Ci minimalną klasę wytrzymałości (K3, L15, M125, N250…). Następnie dobierz materiał – stal AISI 304 do standardowych zadań, AISI 316 do kontaktu z chemią i żywnością.
Podsumowanie – sucha stopa to zysk i bezpieczeństwo
Odpływy przemysłowe to nie jest zwykły „dodatek” do budynku. To niezbędna infrastruktura, która chroni Twój majątek, pracowników i środowisko. Inwestycja w dobrze zaprojektowany, wykonany z wysokiej jakości materiałów i odpowiednio dobrany do obciążeń system odwodnień zwraca się wielokrotnie w postaci unikniętych awarii, przestojów i problemów z instytucjami kontrolnymi. Nie bagatelizuj więc tematu „dziury w podłodze” – od niej może zależeć więcej, niż myślisz.
Najczęściej zadawane pytania (FAQ)
Jaka jest podstawowa różnica między odwodnieniem liniowym a punktowym?
Odwodnienie liniowe to długi kanał zbierający wodę na całej swojej długości – idealne do dużych powierzchni, gdzie woda pojawia się równomiernie. Odwodnienie punktowe to wpust w jednym, najniższym punkcie – sprawdza się na małych obszarach, do których woda spływa pochyłościami.
Który materiał będzie najlepszy do hali, gdzie używane są agresywne środki czystości?
W takim przypadku absolutnie konieczna jest stal kwasoodporna AISI 316. Jest ona znacznie bardziej odporna na działanie kwasów, zasad i soli niż standardowa stal nierdzewna AISI 304, co zapewni długą żywotność instalacji.
Czym się kierować przy wyborze klasy obciążenia odpływu?
Wyłącznie rodzajem i intensywnością ruchu, jaki będzie się po nim odbywał. Jeśli mają jeździć po nim ciężkie wózki widłowe, potrzebujesz klasy minimum N250. Dla ruchu pieszego wystarczy K3. Podano to szczegółowo w normach PN-EN 1433 i PN-EN 1253.
Czy każdy odpływ przemysłowy musi mieć syfon?
Syfon nie jest obowiązkowy, ale jest wysoce zalecany w pomieszczeniach zamkniętych. Jego zadaniem jest zamknięcie wodne, które skutecznie blokuje przedostawanie się nieprzyjemnych zapachów z kanalizacji do hali produkcyjnej czy magazynu.
Czy mogę zamontować odpływ przemysłowy samodzielnie?
Montaż odpływu, zwłaszcza liniowego, wymaga precyzji i doświadczenia. Kluczowe jest zachowanie odpowiednich spadków posadzki, prawidłowe osadzenie i uszczelnienie korpusu oraz dobranie odpowiedniego rusztu. Dlatego, choć teoretycznie jest to możliwe, zdecydowanie zaleca się powierzenie tego zadania profesjonalnej ekipie instalacyjnej.
